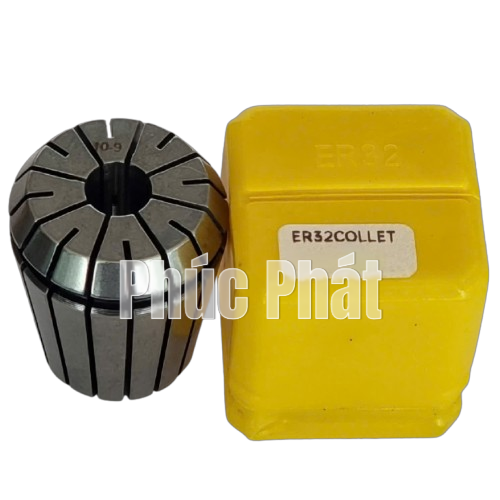

Đầu Kẹp Mũi Dao CNC – Đầu Collet ER 32

Đầu Collet ER 32 là bộ phận kẹp giữ đầu mũi dao trên máy khắc cnc. Mỗi loại đầu collet phù hợp với một loại động cơ Spindle nhất định và một loại mũi dao nhất định.

Collet ER 32 là gì?

• Collet 32 là một phụ kiện thường gặp trong các loại máy gia công lỗ, có công dụng cặp mũi khoan hoặc cặp mũi taro để lắp vào trục chính của máy CNC (spindle). Dưới đây là quy cách của một số loại collet nhỏ, thường dùng trên các loại đầu khoan nhiều mũi hay máy khoan nhiều đầu.

Cấu tạo của đầu kẹp mũi dao CNC Collet ER

• Các collet ER dùng cho máy CNC được làm từ vật liệu thép đàn hồi cao, sau quá trình nhiệt luyện được mài chính xác. Do đó cho độ chính xác cao, khả năng kẹp chắc chắn và bền bỉ.
• Mỗi collet ER có thể kẹp kích thước đường kính đúng tiêu chuẩn của nó và có thể kẹp kích thước đường kính nhỏ hơn nó (Tra theo bảng dữ liệu với từng loại collet).

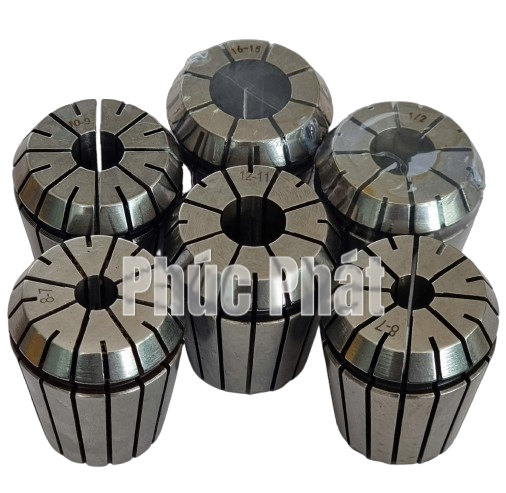

Thông số các loại đầu Collet ER

• Có 2 bề mặt côn ngoài 8° và 30° lực kẹp dụng cụ theo cả 2 chiều siết vào và trên toàn bộ chiều dài kẹp (xem hình thông số 1 của sản phẩm ở trên).
• Để biết là loại collet ER nào thì bạn tra kích thước A và B trên bảng.

Tiêu chuẩn kỹ thuật của Collet ER

• Độ chính xác của collet ER tiêu chuẩn của đầu kẹp Collet ER là: 0.015 – 0.02.
• Sản xuất theo tiêu chuẩn DIN6499
